什么是配電室？配電室是指10kV及以下電壓等級設備的設施，分為高壓配電室和低壓配電室。高壓配電室一般指6kV－10kV高壓開關室；低壓配電室一般指10kV或35kV站用變出線的400V配電室。
簡單來說：就是引入電源不經過電力變壓器變換，直接以同等級電壓重新分配給附近的變電所或者供給給各用電設備的電能供配電場所 稱之為 配電所（站）。其實，最直白的理解就是插排的道理，下端接用戶多了，不夠分了，需要多點節點。
下面基于工程實例，圖文解讀10kV配電室內的高壓設備、變壓器、低壓設備、直流設備、電纜、母線，看看分別都包含了什么設備。
一、10kV配電室高壓設備
常用高壓柜柜型
中置柜中高壓斷路器
環網柜內負荷開關
高壓柜內CT、PT、零序CT
高壓避雷器
高壓熔斷器
高壓接地開關
綜合保護裝置
高壓儀表室其他裝置
1、常用高壓柜柜型
（1）環網柜-負荷開關柜
展開全文
用于低基配電室或變壓器容量小于1250kVA的高基配電室。
常用配電柜型號：HXGN15-12、Safe-Ring（ABB）、SM6（施耐德）
1開關間隔；2母線間隔；3電纜間隔；4操作機構間隔；5控制保護間隔
（2）中置柜-斷路器柜
用于高基配電室內（一般單臺變壓器容量大于1250kVA以上使用）。
常用型號：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）
常用斷路器型號：VD4（ABB）、VS1（國產）
1二次儀表室；2母線室；3斷路器手車室；4電纜
（3）固定式配電柜
在較老配電室常見：GG1A-12（F）
（4）其他各廠家衍生的自主開發柜型
通用公司 P/VⅡ柜
西門子授權江蘇華鵬生產8BK88柜
高壓開關柜“五防”概念
防止帶負荷合閘
防止帶負荷拉刀閘
防止帶電掛接地線
防止帶接地線合閘
防止誤入帶電間隔
2、高壓斷路器（ABB-VD4、國產-VS1 、施耐德-EV12s ）
高壓負荷開關具有簡單的滅弧裝置，能通斷一定的負荷電流和過負荷電流，但是它不能斷開短路電流，所以它一般與高壓熔斷器串聯使用，借助熔斷器來進行短路保護。
3、高壓負荷開關（ABB-SFG）
高壓負荷開關具有簡單的滅弧裝置，能通斷一定的負荷電流和過負荷電流，但是它不能斷開短路電流，所以它一般與高壓熔斷器串聯使用，借助熔斷器來進行短路保護。
4、10kV電流互感器（LZZBJ9-10）
環氧樹脂真空澆注支柱式結構電流互感器 用于電流、電能測量和繼電保護用。
常用變比：100/5、150/5、200/5、250/5等
測量精度：計量用（0.2、0.5、0.2S、0.5S）；保護用（5P10、10P10）
5、10kV電壓互感器（JDZ10-10A）
環氧樹脂澆注式電壓互感器把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。
常用變比：10/0.1kV
高壓柜內電壓互感器常規將10kV變?yōu)?00V。
6、零序電流互感器（LJK100J 100/5）
當電路中發生觸電或漏電故障時，互感器二次側輸出零序電流，使所接二次線路上的設備保護動作。

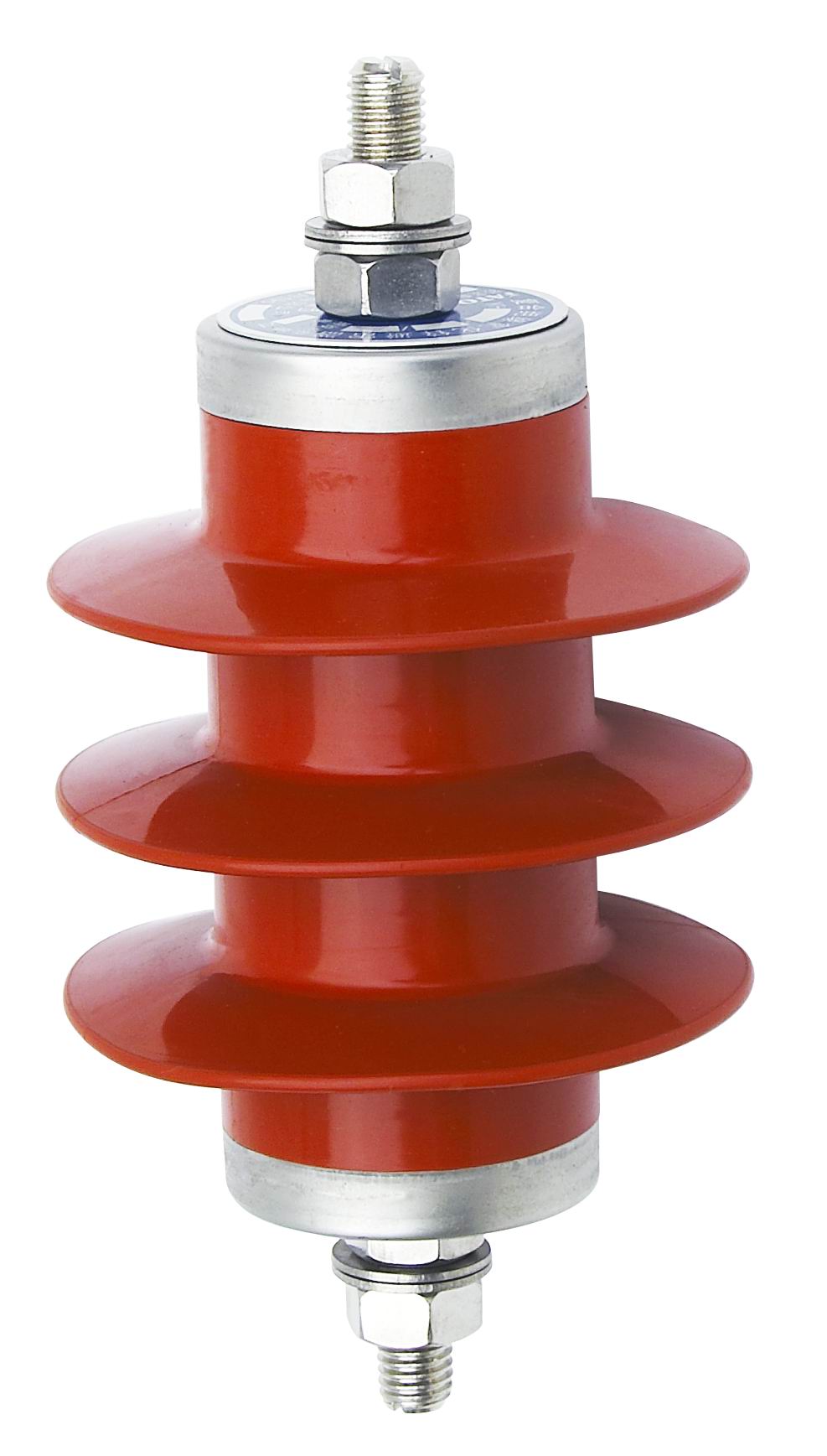

7、氧化鋅避雷器HY5WZ2
利用氧化鋅良好的非線性伏安特性，在正常工作電壓時流過避雷器的電流極小（微安或毫安級）；當過電壓作用時，電阻急劇下降，泄放過電壓的能量，達到保護的效果。
出線柜：HY5WZ2-17/43.5
8、高壓熔斷器
熔斷器是最簡單的保護電器，它用來保護電氣設備免受過載和短路電流的損害。
保護變壓器：SFLAJ-12kV
保護電壓互感器：XRNP-12/0.5
戶外跌落式：HRW12-10
9、高壓接地開關（JN15-12/31.5）
使用于12kV及以下交流50Hz的電力系統中，可與各種型號高壓開關柜配套使用，亦可作為高壓電器設備檢修時接地保護用。
10、綜合保護裝置
ABB-140C
ABB-REF615
南瑞PCS9621A
綜合保護裝置概念：集保護、測量、監視、控制、人機接口、通信等多種功能于一體；代替了各種常規繼電器和測量?jī)x表，節省了大量的安裝空間和控制電纜。
功能：在故障狀態下啟動保護動作，輸出保護信號。
安裝位置：進線柜、出線柜、母聯柜（有斷路器的柜內）。
保護的類型：
過流保護：短時間的電流增大，一會兒就恢復了不斷電，如無法恢復就斷電。（時間）
速斷保護：電流突然增大，不斷電會燒壞設備。
零序保護：測量通過三相的線電流和，達到預設值時動作。
變壓器保護信號：變壓器高溫報警、變壓器超溫跳閘、變壓器開門動作、輕瓦斯、重瓦斯（由變壓器引來）
11、高壓柜儀表室
1計量表；2信號繼電器；3綜合保護裝置；4檢修壓板；5位置指示燈；6分合閘狀態指示燈；7帶電指示器；8照明開關；9加熱開關；10手動操作開關；
二、10kV配電室變壓器
1、干式變壓器
內部材質：硅鋼片（環氧樹脂包封（SCB）、非包封（SGB））
內部材質：非晶合金（SCBHR）
2、油浸式變壓器（S11）
室內油浸變壓器
室外油浸變壓器
變壓器溫控器功能：
顯示變壓器繞組內溫度
控制風機啟停
向高壓柜發出保護信號（高溫保護、超溫跳閘、變壓器開門動作）
變壓器損耗：
銅損（空載時發生）
銅損是指變壓器線圈電阻所引起的損耗。當電流通過線圈電阻發熱時，一部分電能就轉變?yōu)闊崮芏鴵p耗。由于線圈一般都由帶絕緣的銅線纏繞而成，因此稱為銅損。
變壓器的銅損通常被稱作短路損耗或可變損耗。
鐵損（有電流通過時發生）
一是磁滯損耗，當交流電流通過變壓器時，通過變壓器硅鋼片的磁力線其方向和大小隨之變化，使得硅鋼片內部分子相互摩擦，放出熱能，從而損耗了一部分電能。
二是渦流損耗，當變壓器工作時。鐵芯中有磁力線穿過，在與磁力線垂直的平面上就會產生感應電流，由于此電流自成閉合回路形成環流，且成旋渦狀，故稱為渦流。渦流的存在使鐵芯發熱，消耗能量。
三、10kV配電室低壓設備
低壓柜柜型
低壓柜內斷路器、刀閘
低壓柜內電流互感器
低壓柜內電抗器、電容器
功率因數控制器
熔斷器、接觸器
熱繼電器
浪涌保護器
1、380V常用低壓配電柜柜型
（1）低壓抽出式配電柜：GCK、GCS、MNS
（GCK）
手柄只有分閘、合閘兩個位置
GCK柜柜后，已安裝電纜
（GCS）
手柄有工作、分閘、試驗、隔離、抽出位置
（MNS）
手柄分兩個，主手柄為分合閘位置，副手柄為試驗、隔離、抽出位置
GCK、GCS、MNS柜的主要區別：
GCK、GCS柜國內自主設計開發，MNS柜從ABB公司引進。
GCK、GCS采用8MF型材，MNS采用C型材。
GCK最小模數為1個單元，GCS最小模數為1/2個單元，MNS最小模數為1/4個單元。
GCK每面柜子最多9層，GCS每面柜子最多11層，MNS每面柜子最多9層并可以做成雙面。
（2）低壓固定式開關配電柜：JYD、GGD
（JYD）
（GGD）
（3）全封閉分割式配電柜：GFB2-2008（新柜型用于低基配電室）
（GFB）
北京市電力公司“五統一”標準出臺后，與生產廠家一同開發、設計的用于低基配電室的低壓柜，目前新建低基配電室必須采用此柜型。
（4）照明或動力配電箱：PGL（配電內室較少使用）
（5）其他廠家原裝配電柜
施耐德原裝柜／西門子原裝柜
2、斷路器
（1）低壓斷路器
能夠關合、承載和開斷正常回路條件下的電流并能關合、在規定的時間內承載和開斷異常回路條件下的電流的開關裝置。
技術指標：In額定電流、ICU額定短路分段能力、ICS額定運行短路分?jǐn)嗄芰?、ICW短時耐受電流
（2）萬能斷路器（框架開關）
額定電流在630A以上，最高可至6300A。
內部附件：輔助觸頭、報警觸頭、分勵脫扣器、欠電壓脫扣器、合閘線圈
（3）塑殼斷路器（63A-630A）
抽屜柜斷路器安裝方式
固定式安裝斷路器
（4）微型斷路器（63A以下）
三相微型斷路器
漏電保護開關
斷路器型號匯總
3、刀閘
4、電流互感器
電流互感器的接線應遵守串聯原則：即一次繞阻應與被測電路串聯，而二次繞阻則與所有儀表負載電流互感器串聯。
常用電流互感器樣式：羊角式（一般用于供電公司低壓計量）、穿心式、開口式
5、電抗器
作用：抑制供電系統的高次諧波，用來保護電容器。
6、電容器
作用：提高功率因數。
配置原則：變壓器容量的1/3。
7、功率因數控制器（ABB-RVC）
作用：控制電容器的投切時間及順序。
電容器運行方式：順序投入，先投先分。
8、熔斷器
作用：熔斷器所能保護的主要還是電容器的外部連接端子及投切設備（交流接觸器、熱繼電器和復合開關）所發生的短路故障。
9、接觸器（電容器專用）
作用：投入或切除低壓并聯電容器。接觸器帶有抑制涌流裝置，能有效地減小合閘涌流對電容的沖擊和抑制開斷時的過電壓。
10、熱繼電器
工作原理：由于流入熱元件的電流產生熱量，使有不同膨脹系數的雙金屬片發生形變，當形變達到一定距離時，就推動連桿動作，使控制電路斷開，從而使接觸器失電，主電路斷開，實現過載保護。
電容器的損壞主要是由于過壓或短路所造成，過載影響較小，而熱繼主要用于電機的過載保護，所以，用熱繼保護電容不適合。
11、浪涌保護器（電涌保護器）
簡稱（SPD），對雷電影響或其他瞬時過壓的電涌進行保護，適用間接雷電和直接雷電影響或其他瞬時過壓的電涌進行保護。
四、10kV配電室直流設備簡介
充電機屏
電池屏
中央信號屏
用途：為高壓柜提供操作電源、控制電源。
技術參數：電壓等級（110V、220V）；電池容量（65Ah、100Ah）
組成：充電機屏、電池屏、中央信號屏
安裝位置：值班室或便于運行人員觀察的地方
生產廠家：華隆機電、合欣機電
直流系統一般均設置485通訊接口。
1、直流屏（充電機屏）
由配電室低壓側兩段母線分別引兩路交流電源，向電池充電。
由電池引出直流電源向高壓側保護及控制回路輸出電源。
2、電池屏
220V直流系統，電池屏內共計18塊電池，每塊電池電壓為12V。
電池間為串聯方式連接。
3、中央信號屏內光子牌
高壓柜內綜保發出保護信號，或充電機屏發出報警信號，對應光字牌上的指示燈亮起，報警鈴響。按下復位鍵恢復正常。
五、10kV配電室電纜
YJY、YJV電纜
VV電纜
BV、BVR電線
1、YJY、YJV電纜
YJY——交聯聚乙烯絕緣聚乙烯護套電力電纜
YJV——交聯聚乙烯絕緣聚氯乙烯護套電力電纜
前面加ZRC-（阻燃）、NH-（耐火）、WDZN-（低壓無鹵阻燃耐火）
后面加22下角標為：鎧裝電纜
10kV電纜：ZRC-YJY-3*150
低壓電纜：ZRC-YJV-4*240；ZRC-YJV-4*185+1*95
2、VV電纜（一般25mm以下使用）
銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜
前面加K（控制電纜）、R（軟線）
后面加P（銅屏障）
3、BV、BVR電線
銅芯聚氯乙烯絕緣（軟）電線，型號：1.0、1.5、2.5
六、10kV配電室母線簡介
國際標準IEC60364區分了三類不同的接地系統，使用兩個字母代號表示TN，TT和IT。
第一個字母表示供電設備（發電機或變壓器）與地的連接：T 將一點直接與地相接，I 沒有與地相接的點。
第二個字母表示提供給用電設備的與地連接：T 將一點直接與地相接。N 在安裝位置直接與接地的中性點相接。
1、IT系統
電源不接地，電氣設備外露可導電部分可直接接地。
使用場所：供電連續性要求較高，如應急電源、醫院手術室等。
2、TT系統
電源中性點直接接地，所有設備的外露可導電部分均經各自的保護線PE分別直接接地。
3、TN系統
所有電氣設備的外露可導電部分均接到保護線上，并與電源的接地點相連，這個接地點通常是配電系統的中性點。
分為：TN-C、TN-S、TN-C-S
